回転式高圧洗浄吸引システム（スピンバック工法）
１，工 法 の 説 明
スピンバック洗浄機は、15MPaの圧力による高圧噴射を毎分1000回転前後で回転させるため、本体内部でサイクロンジェット噴射を可能にし、表面から 2cmの離隔で全周360度方向より洗浄するため、通常の高圧洗浄に比べ洗浄効果がかなり高まります。
また、洗浄水は、3方向から吸引することにより効率よく排水し、周辺に飛散させることはありません。
この吸引システムの採用により、目地やクラックに入り込んだ放射性物質も排出され、除染効果をさらに高めることができます。
一日の施工能力は平面除染で500m2、道路部の舗装面除染は300m2行うことができます。
また、壁面除染等のミニターボでも200m2の施工を可能としています。

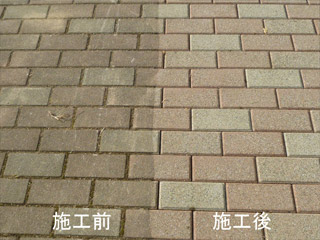

２，平 面 除 染 状 況
３，道 路 除 染 状 況
４，ミ ニ タ ー ボ 除 染 状 況
↓ミニターボを使用することにより壁面の除染も施工する事が出来ます↓
５，住 宅 等 小 規 模 除 染 状 況
６，排 水 処 理 状 況
排水処理については、吸引車からの濁水を攪拌タンクに移送し凝集剤により分離させ、フィルターを使用してフロッグを取り除いて排水します。排水基準値については、現在0～10Bq/Kg程度で排水可能な処理プラントとしております。強力吸引車内に残った土砂等は、その場でフレコンパック、麻袋等に保管します。
大規模な洗浄除染には、沈殿タンク等を用いたプラント設備とし、汚染度のフレコンパックへの詰込は小型バックホーを使用いたします。
７，回転式高圧洗浄吸引システムによる除染結果
| 線量測定 スピンバック洗浄圧力 15Mp | |||
|---|---|---|---|
| 表面除染（As）往復施工 | |||
| 測定位置 | 1ｃｍ | ||
| 項目 | 除染前 | 除染後 | 低減率 |
| 測点-1 | 2300cpm | 323cpm | 86.0% |
| 測点-2 | 1530cpm | 240cpm | 84.3% |
| 測点-3 | 1030cpm | 200cpm | 80.6% |
| 線量測定 ミニターボ洗浄圧力 10Mp以下 | |||
|---|---|---|---|
| Co擁壁表面除染 | |||
| 測定位置 | 1cm | ||
| 項目 | 除染前 | 除染後 | 低減率 |
| 壁 | 806cpm | 230cpm | 71.5% |
| 沈殿時間 | Cs134 | Cs137 | Cs計 | 判定基準値 | 放流判定 | 透明度 | 水質PH | ||
|---|---|---|---|---|---|---|---|---|---|
| 処理前 | – | 1273Bq | 2014Bq | 3287Bq | 43.6 | × | 濁り | 7.2 | |
| 処理後 | 10分 | 11.2Bq | 19.5Bq | 30.7Bq | 0.4 | ○ | 透明 | 7.1 | |
| 20分 | ＮＤ | ＮＤ | ＮＤ | – | ○ | 透明 | 7.2 | ||
※判定基準はCs134/60+Cs137/90≦1
